1、設備的總體要求；
1.1、設備的用途：該設備為全新設備，主要用于有毒有害氣體二氧化硫SO2、二氧化氮NO2、一氧化碳CO、硫化氫H2S、氯氣CL2的檢測。
1.2、性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。
1.3、生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。
2、設備清單

設備名稱	型號及規格	數量	生產廠家
固定在線式有毒有害氣體檢測報警儀	ERUN-PG51系列，檢測介質：二氧化氮NO2、硫化氫H2S、二氧化硫SO2、一氧化碳CO、氯氣CL2，現場顯示及報警功能，PC-TWA/PC-STEL職業接觸限值報警模式，Ex d ⅡC T6 Gb級防爆	30	贏潤
氣體報警控制器	ERUN-PG36E多通道，同時支持RS 485（ Modbus RTU）、4-20m、無線模式輸入及輸出	1	贏潤
軸流風機	防爆型	6	贏潤
工控模塊	西門子PLC-200；電源開關，中間繼電器，交流接觸器，旋鈕開關，指示燈，接線端子排，電箱等	1	西門子
聲光報警器	防爆型	1	贏潤

 3、安裝輔材

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

本設計方案是依據天津理工大學化學化工學院某化學實驗室教研安全化學實驗室有毒有害氣體濃度監測控制系統的目的和要求而設計的，以達到安全可靠和標準要求。
1.1 對現場情況的描述：
該化學實驗室由于正常教學及實驗研究的需要，經常會使用或在使用過程中會產生多種有毒有害氣體，諸如二氧化氮、氨氣、一氧化碳、甲烷、二氧化硫、氯氣、氨氣、氟、硫化氫、光氣、氯化氫、臭氧、砷化氫、磷化氫等?，F(xiàn)場安裝有軸流風機，不過為了實驗的穩定性，以及減少噪聲對教研工作的干擾和影響，一般很少開啟，或只在某些危險實驗結束后短暫開啟。
1.2、 工藝、設備要求：
嚴格按照行業檢測技術要求執行。
1.3、 滿足使用方的環境情況

1、固定在線式有毒有害氣體檢測報警儀 產品參數
檢測氣體：硫化氫H2S、一氧化碳CO、二氧化氮NO2、二氧化硫SO2、氯氣CL2
產品型號：ERUN-PG5系列
量程分辨率： 默認精度：≤±3%F.S.
顯示方式：1.7寸高清彩屏
報警方式：現場聲光報警、顯示屏報警，支持PC-TWA/PC-STEL職業接觸限值報警模式
通訊方式：4-20 mA、RS 485（Modbus RTU），可選無線傳輸
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
防護類型：IP65級防水防塵

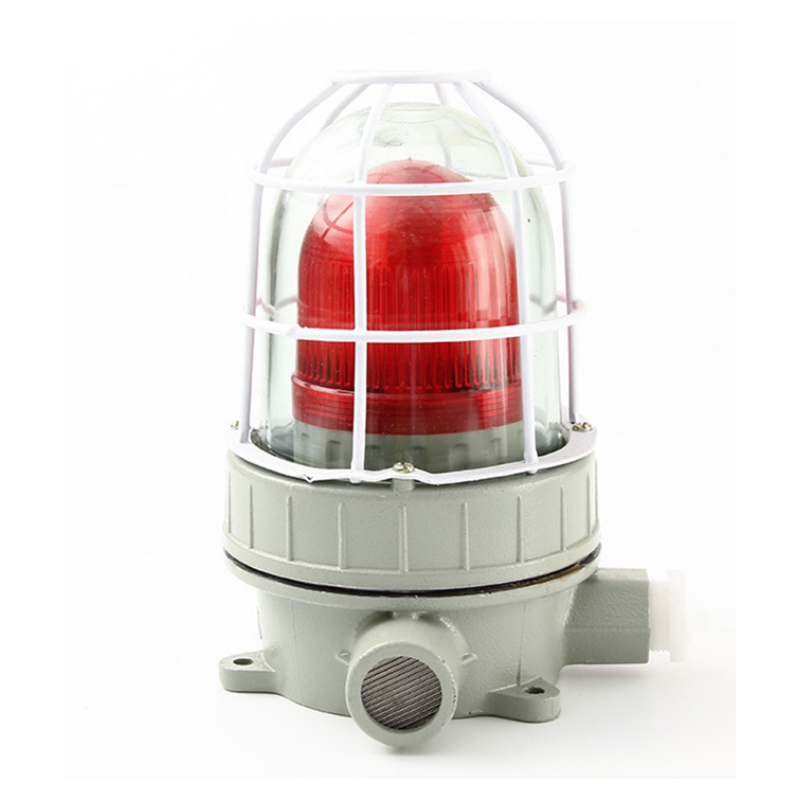

2、防爆聲光報警器 產品參數
供電：12-24VDC
接口：M20×1.5mm
LED顏色：紅色/2400±200mcd
報警聲音：120db/報警聲
外殼材質：鋁
接線說明：紅線：報警燈正極+24V
黑線：報警燈負極-24V

3、氣體報警控制柜 產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通道數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180~240V 50H/60H
安裝方式：壁掛式安裝

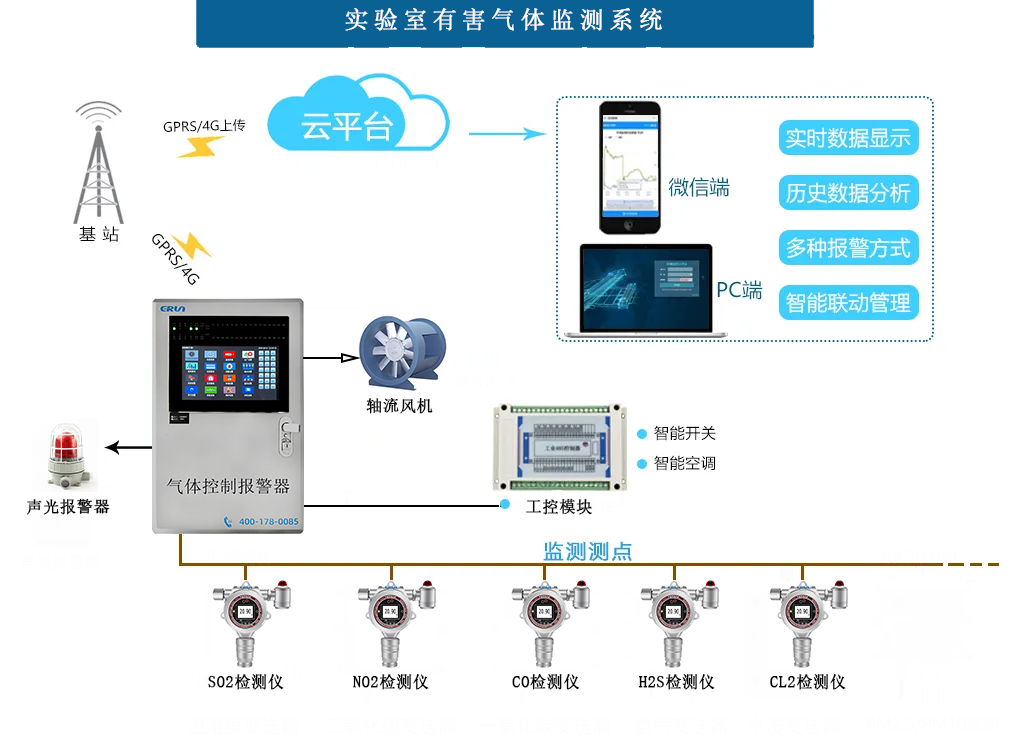

以上就是關于實驗室有害氣體監測控制系統的相關介紹，天津理工大學化學化工學院某化學實驗室化驗室有毒氣體監測系統是根據該高校實際現場工況情況設計的，因此，其所選用的化學實驗室氣體監測報警器是只針對一氧化碳CO、二氧化硫SO2、硫化氫H2S、氯氣CL2、二氧化氮NO2這五種有毒有害氣體。如果其他科研院校的實驗室內需求檢測其他氣體，諸如氫氣、甲烷、乙烯等可燃易爆氣體以及乙醇、甲苯、VOC、光氣、氟氣、氯化氫、臭氧、溴、肼等有毒有害氣體時應當說明具體需要檢測的氣體種類，也可聯系贏潤集團工作人員，根據貴單位的實驗室化學品名錄進行分析，選擇符合現場氣體監測需求的解決方案。
